Co to jest transport pneumatyczny?
Transport pneumatyczny to metoda przemieszczania materiałów sypkich. Przykładem może być transport mąki, granulatów, pyłów czy trocin. Transport odbywa się za pomocą strumienia sprężonego powietrza lub podciśnienia w zamkniętych przewodach rurowych. Jest to rozwiązanie chętnie stosowane w przemyśle, ponieważ pozwala na:
- automatyzację procesów,
- minimalizację strat materiałowych,
- ograniczenie pylenia i zanieczyszczenia środowiska pracy,
- elastyczność w projektowaniu instalacji.
Systemy te są bezpieczne, łatwe w utrzymaniu i umożliwiają transport materiałów sypkich na znaczne odległości.
Jaki transport pneumatyczny wybrać?
Stosuje się dwie główne metody: transport nadciśnieniowy i podciśnieniowy. W obu wypadkach podstawą transportu jest wytworzenie odpowiednio wysokiej różnicy ciśnień. Dobór technologii zależy od rodzaju materiału, odległości transportu, wymagań co do wydajności i warunków pracy. Ważne jest również dobranie odpowiedniego sposobu podania materiału sypkiego do rurociągu transportowego. Zastosowanie podajnika komorowego lub inżektora zależy od rodzaju transportowanego materiału. Bardzo istotne jest również wybranie sposobu doboru materiału sypkiego po transporcie pneumatycznym. Najczęściej stosowane są w tym celu separatory cyklonowe lub filtry workowe.
Transport pneumatyczny niskociśnieniowy
W tym rozwiązaniu medium roboczym jest sprężone powietrze o niskim nadciśnieniu (zwykle do 1 bar). Takie rozwiązanie może być stosowane nawet do rurociągów o długości 1500-2000 m. Dedykowanym urządzeniem są dmuchawy pracujące na nadciśnieniu. Systemy niskociśnieniowe są relatywnie proste, wydajne i nadają się do transportu dużych ilości materiału. Wymagają jednak starannego doboru dmuchaw przemysłowych, które zapewnią odpowiednią stabilność przepływu.

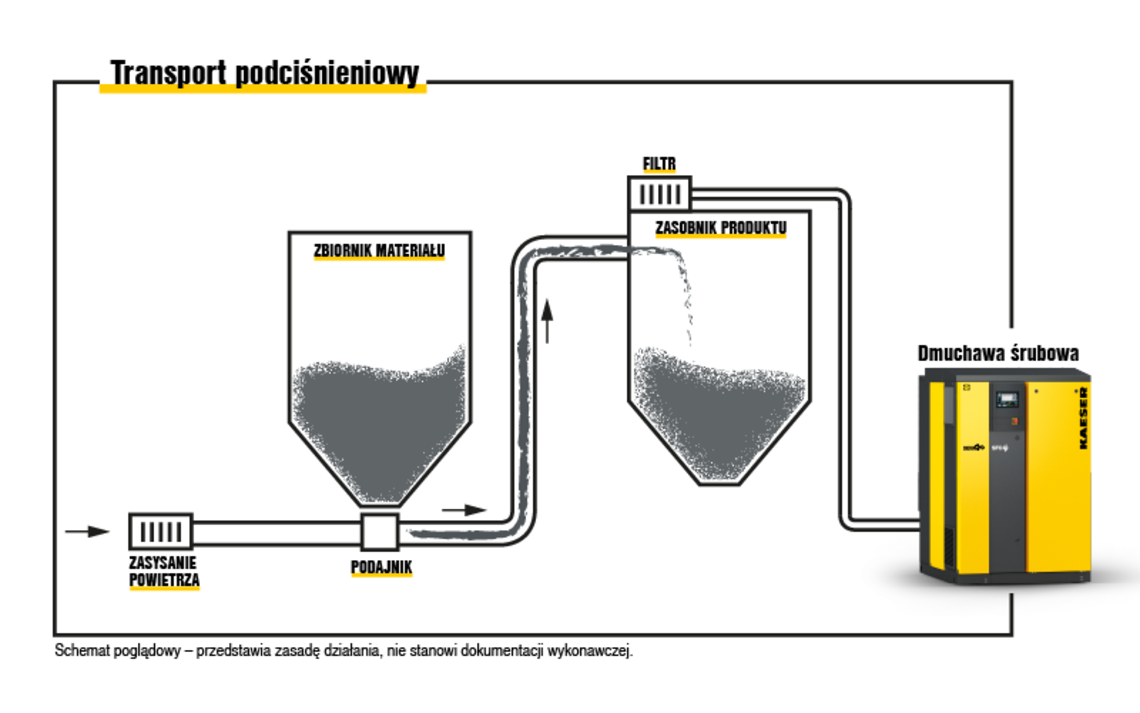

Transport pneumatyczny podciśnieniowy
Podciśnieniowe systemy wykorzystują próżnię do zasysania materiałów sypkich. Dedykowanym urządzeniem są dmuchawy wytwarzające podciśnienie. Najczęściej stosuje się je w sytuacjach, gdy konieczne jest delikatne obchodzenie się z surowcem lub minimalizacja pylenia. Ze względu na fizycznie ograniczone możliwości wytwarzania próżni, ten rodzaj transportu stosuje się do 80-100 m. Doskonale sprawdzają się w przemyśle spożywczym i farmaceutycznym, gdzie kluczowe jest zachowanie czystości i higieny.
Jak zaprojektować transport pneumatyczny?
Projektując system pneumatyczny, niezbędne jest wykonanie obliczeń uwzględniających m.in.:
- ciężar właściwy, wilgotność i granulację materiału,
- natężenie przepływu (kg/h lub m³/h),
- długość i średnicę przewodów transportowych,
- ilość kolan i ich promień,
- straty ciśnienia w instalacji (np. metodą Gasterstaedta lub Sigela-Molerusa),
- dobór źródła sprężonego powietrza.
Proces projektowania systemu powinien obejmować:
- Analizę właściwości transportowanego medium.
- Dobór technologii transportu (nadciśnienie, podciśnienie).
- Obliczenia przepływu powietrza i strat ciśnienia.
- Wybór komponentów: dmuchaw, cyklonów, filtrów, zaworów i przewodów.
- Uwzględnienie wymogów branżowych – np. norm ATEX w przypadku materiałów wybuchowych.
Aby ograniczyć prędkość przepływu spowodowaną spadkiem ciśnienia, warto rozważyć stopniowe zwiększenie średnicy rurociągu. Prawidłowe obliczenia pozwalają zminimalizować ryzyko zatorów oraz dobrać komponenty o odpowiedniej żywotności. Starannie zaprojektowany system zwiększa niezawodność, ogranicza zużycie energii i zapewnia stabilną jakość procesu.
Przykłady zastosowań transportu pneumatycznego
Transport pneumatyczny mąki
Mąka to materiał pylisty, podatny na wybuchy pyłu, dlatego systemy muszą spełniać rygorystyczne normy bezpieczeństwa. Dmuchawy w tym przypadku są wykonane w ATEX. Stosuje się tu filtry przeciwpyłowe oraz zabezpieczenia przeciwwybuchowe.
Transport pneumatyczny granulatu
Granulaty tworzyw sztucznych wymagają stabilnych parametrów, aby uniknąć uszkodzeń mechanicznych i elektryzowania się cząstek. Najczęściej stosuje się systemy niskociśnieniowe z łagodnym przepływem powietrza.
Transport w przemyśle drzewnym
W tartakach i zakładach meblarskich transport pneumatyczny służy do odciągu trocin, pyłów i wiórów. Pozwala to na utrzymanie czystości i bezpieczeństwa w miejscu pracy oraz odzysk surowca do dalszego wykorzystania. Przykładowo do produkcji płyt wiórowych czy materiałów opałowych jak brykiet i pellet.
Transport pneumatyczny w przemyśle spożywczym
W branży spożywczej transportuje się np. kawę, kakao, mleko w proszku czy przyprawy. Kluczowe są tu: higieniczna konstrukcja, brak kontaktu medium z olejem oraz łatwość czyszczenia instalacji (CIP – Cleaning in Place).
